Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| IDC: | 110 Krone IDC Yatay | Kategori: | CAT.5E Veya CAT.6 |
|---|---|---|---|
| Renk: | siyah | Kapasite: | 24 Çıkışlı |
| Standart: | ANSI / TIA-568 | Yapısı: | Her 8 Port Tabanlı Modül Değiştirilebilir |
Hızlı Detay:

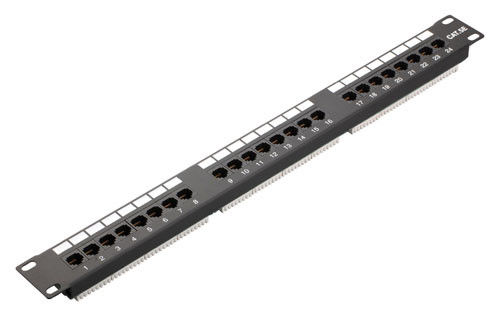

1. Kategori 5e Yama Paneli, 24 limanlar
2. 19 inç, 1U
3. IDC seçeneği: Krone IDC, 110IDC, Çift IDC
4. IDC sözleşme malzemesi: nikel üzerinde kalay kaplama ile fosfor bronz
5. Altın kaplama kalınlığı: 3u ”, 6 u”, 15u ”, 30 u”, 50 u ”
6. no.printing ile, kolayca hareket ettirilemez. Kullanıcı kılavuzu için RJ45 portunun üstünde etiket ile kullanım kılavuzu için etiket kablolama ile.
7. ANSI / TIA / EIA 568B.2, UL listelenmiş, CE sertifikalı gereksinimi karşılayın veya aşmayın.
Açıklama:
Malzeme:
Panel: Statik plastik püskürtme ile soğuk haddeleme çelik
Atama şerit tutucu: ABS (UL94V-0)
Jack: PBT (UL94V-0)
IDC: PC (UL94V-0)
Modül Bağlantısı: Altın Kaplama ile Fosfor Bronz
IDC Konnektör pin: Gümüş kaplama ile Fosfor Bronz
IDC Konnektörü: 22 ila 26 AWG arası yalıtım dilimleme
Sistem yönetimi için her port için Basılı Liman Tanımlaması
110 IDE tarafından çift IDC veya Krone punch aracı
IDC terminalinin çıkıntı yapan portasyonu, kabloları sonlandırma öncesi pozisyonda tutar.Dual IDC 110 veya krone ekleme aracı ile. ( YH-64172055-01 )
Bu işlev için Cat.5e ve Cat6 karakteri kullanılabilir.
250MHz ve üzeri performans için gereklilikler için patch panelimizi deneyebilirsiniz. Daha iyi network haberleşme çözümleri için ürünlerimizi patch panel, keystone jakları, yüzey montaj kutuları, patch cordlar ile deneyebilirsiniz.
Çin'de profesyonel yama paneli üreticisi. Bizim yama paneli, 6port 12port 24port 48port ve 72port seçeneği ile ses tipi 25port ve 50port, veri tipi (cat.5e, cat.6, cat.6a) içerir. Her ürün için karakter sağlamak için iyi PCD kartı ve IDC konnektörleri (seçenek için krone IDC, 110 IDC, Dual IDC) kullanıyoruz. 24 port Cat5e.UTP patch panel için özel olarak sadece düz konfigürasyonda değil, aynı zamanda melek patch panel konfigürasyonunu da sunuyoruz.
Yama paneli, T568A ve T568B, kablolama TIA / EIA 568a ve 568b Kablolama Kolay Kurulum için evrensel kablolama sunulmaktadır.Terminasyon 22,24 26 AWG (0,64, 0,5 ve 0,4) katı telleri kabul eder.MESE veya ANSI gereksinimini aşar TIA / EIA 568B.2. Ürünlerimizi göndermeden önce Fluke testini yapacağız.
Her yama paneli öncelikle bir plastik torba ve daha sonra sağlam bir iç kutu ile paketlenmiş olacak.Genel iç kutu OEM mevcuttur.Genellikle müşterilerimizin çoğu için doğal bir kahverengi kutu kullanın.Yapı paneli biz dünyada 10000peices üzerinde yıllık miktar satıyoruz .
Uygulamalar:
Ağ iletişimi, LAN kablolama ağı, Bilgisayar merkezi
Özellikleri :
| YUHUI Ses ve Veri Patch paneli | |
| IDC | Kontak iletken yüzeyinde gümüş kaplama |
| Yalıtım direnci | 1000 Mohms minimum |
| İletken bakır | 0.4-0.7 mm (22-26 AWG Katı tel) |
| Kontak direnci | 7 mohm maksimum |
| Dielektrik yoğunluğu | 60'lı yıllarda AC 1000 Vrms 50Hz veya 60Hz |
| Depolama sıcaklığı | -40 ila 70 ° C |
| Çalışma sıcaklığı | -10 ila 60 ° C |
| Bağıl nem | % 95, sigarasız |
| Monte etmek için tasarım | Herhangi bir standart 19 "raf veya kabin (ve 10 inç tipi) |
| Yerden tasarruf | yüksek yoğunluklu 1U (24 port, 48 port, 25 port, 50 port mevcuttur). |
