Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Malzeme: | Soğuk Haddelenmiş Çelik, PC, ABS | Renk: | Renkli |
|---|---|---|---|
| Bağlantı noktaları: | 24 portları | IDC: | Isteğe Bağlı 110 Çift, Krone Dual, IDC |
| Kategori: | CAT.5E Veya CAT.6 | sınama: | Fluke Test, UL, CE |
Hızlı Detay:

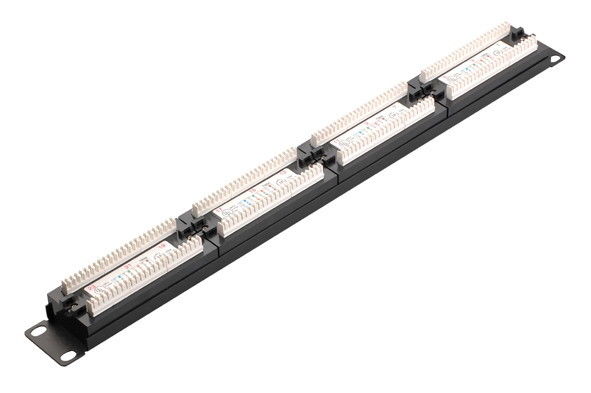

1. Kategori 5e / categaory 6 Yama Paneli, 24 limanlar
2. 19 inç, 1U, renkli çerçeve ile, her biri daha iyi ayırt etmek için bir renk için 6port.
3. IDC seçeneği: Krone IDC, 110IDC, Çift IDC
4. IDC sözleşme malzemesi: nikel üzerinde kalay kaplama ile fosfor bronz
5. Altın kaplama kalınlığı: 3u ”, 6 u”, 15u ”, 30 u”, 50 u ”
6. no.printing ile, kolayca hareket ettirilemez. Kullanıcı kılavuzu için RJ45 portunun üstünde etiket ile kullanım kılavuzu için etiket kablolama ile.
7. ANSI / TIA / EIA 568B.2, UL listelenmiş, CE sertifikalı gereksinimi karşılayın veya aşmayın.
8. IDC Konnektörü: 22AWG'nin 26 AWG'ye izolasyonu
Açıklama:
Malzeme:
Panel: Statik plastik püskürtme ile soğuk haddeleme çelik
Atama şerit tutucu: ABS malzeme (UL94V-0)
Jack: PBT malzemesi (UL94V-0)
IDC: PC malzemesi (UL94V-0)
Modül Bağlantısı: Altın Kaplama ile Fosfor Bronz
IDC Konnektör pin: Gümüş kaplama ile Fosfor Bronz
IDC Konnektörü: 22AWG'nin 26 AWG'ye izolasyonu
Bu işlev için Cat.5e ve Cat6 karakteri kullanılabilir.
Çin'de profesyonel yama paneli üreticisi. Bizim yama paneli, 6port 12port 24port 48port ve 72port seçeneği ile ses tipi 25port ve 50port, veri tipi (cat.5e, cat.6, cat.6a) içerir. Her ürün için karakter sağlamak için iyi PCD kartı ve IDC konnektörleri (seçenek için krone IDC, 110 IDC, Dual IDC) kullanıyoruz. 24 port Cat5e.UTP patch panel için özel olarak sadece düz konfigürasyonda değil, aynı zamanda melek patch panel konfigürasyonunu da sunuyoruz.
Yama paneli, T568A ve T568B, kablolama TIA / EIA 568a ve 568b Kablolama Kolay Kurulum için evrensel kablolama sunulmaktadır.Terminasyon 22,24 26 AWG (0,64, 0,5 ve 0,4) katı telleri kabul eder.MESE veya ANSI gereksinimini aşar TIA / EIA 568B.2. Ürünlerimizi göndermeden önce Fluke testini yapacağız.
Her yama paneli öncelikle bir plastik torba ve daha sonra sağlam bir iç kutu ile paketlenmiş olacak.Genel iç kutu OEM mevcuttur.Genellikle müşterilerimizin çoğu için doğal bir kahverengi kutu kullanın.Yapı paneli biz dünyada 10000peices üzerinde yıllık miktar satıyoruz .
Uygulamalar:
Ağ iletişimi, LAN kablolama ağı, Bilgisayar merkezi
Özellikleri :
| YUHUI Ses ve Veri Patch paneli | |
| IDC | Kontak iletken yüzeyinde gümüş kaplama |
| Yalıtım direnci | 1000 Mohms minimum |
| İletken bakır | 0.4-0.7 mm (22-26 AWG Katı tel) |
| Kontak direnci | 7 mohm maksimum |
| Dielektrik yoğunluğu | 60'lı yıllarda AC 1000 Vrms 50Hz veya 60Hz |
| Depolama sıcaklığı | -40 ila 70 ° C |
| Çalışma sıcaklığı | -10 ila 60 ° C |
| Bağıl nem | % 95, sigarasız |
| Monte etmek için tasarım | Herhangi bir standart 19 "raf veya kabin (ve 10 inç tipi) |
| Yerden tasarruf | yüksek yoğunluklu 1U (24 port, 48 port, 25 port, 50 port mevcuttur). |
