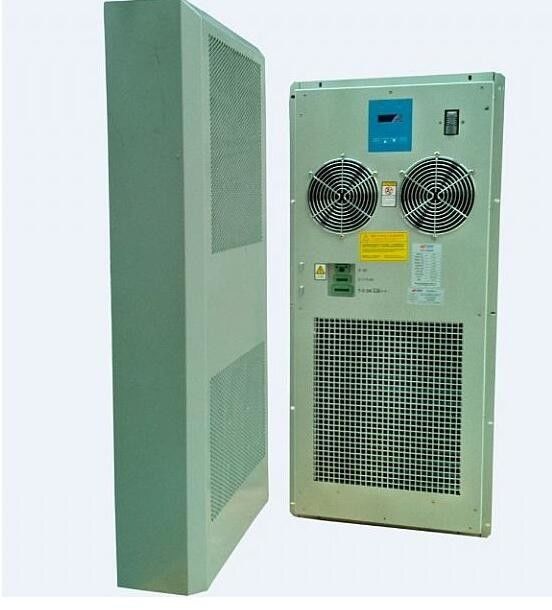

Çarpışma Direnci İletişim Rack Kabine Sismik Tasarım Yapı YH9002

Esnek Boyutlu Elektromanyetik İzolasyon İletişim Rack Kabineti YH9002

Elektriksel parçaların kablolama şeması çizimi
Kablolama diyagramı, bileşenlerin elektrik ilkelerine ve elektrik bileşenlerinin düzenine göre çizilmiştir.Tam bir cihaz setinin bağlantı ilişkisini temsil eder ve elektrikli kurulum için temel oluşturur.Kablolama şeması aşağıdaki ilkelere göre çizilmelidir:
(1) Kablolama diyagramının faz diyagramının çizimi GB6988.6-1993 "Kontrol sisteminin işlevsel diyagramının çizimi"nin hükümlerine uygun olmalıdır.
(2) Tüm elektrik bileşenleri ve bağlantıları, elektrik şemasına uygun olarak metin sembolü ve kablolama numarası ile işaretlenmelidir. terminal number and conductor number in the schematic diagram shall comply with the GB5094-1985 "Project Code in Electrical Technology" and GB4026-1992 "General Requirements for Identification and Application of Alphanumeric Systems for Electrical Equipment Terminal Blocks and Specific Wire Ends." "ve" GB4884-1985 "izole kablo işaretleme" ve diğer hükümler;
(3) Elektriksel şemaların aksine, aynı elektrik bileşeninin çeşitli parçaları (kontaklar, bobinler vb.) kablolama şemalarında bir araya getirilmelidir;
(4) Elektriksel kablolama şemaları her zaman ince çizgilerle çizilir. İki tür kablolama vardır: önceden kablolama ve kablolama sonrası kablolama. Genellikle kablolama için kart kullanılır.Basit elektrikli kontrol bileşenleri için, bileşen sayısı az ve kablolama ilişkisi karmaşık değildir. Bileşenler arasındaki bağlantı doğrudan çizilebilir. Karmaşık parçalar için,Elektriksel bileşenlerin sayısı büyük ve kablolama daha karmaşıkHer elektrikli bileşen üzerinde bağlantı numarası belirtildiği sürece, bileşenler arasındaki bağlantıyı çizmek gerekmez.
(5) Kablolama için kullanılan çeşitli iletkenlerin türleri, özellikleri, çapraz kesim alanları ve renk gereksinimleri kablolama diyagramında işaretlenmelidir;
(6) Parçalar ve dış devreler bağlandığında, büyük kesimli iletkenler için konektörler konektörlere bağlanmalıdır. Diğerleri terminal blokları üzerinden bağlanmalıdır.
Kısacası, yukarıdaki gereksinimlere göre, elektrikli kontrol dolabının çizim çizimi hazırlanmalı, her bir parçanın boyutları tahmin edilmelidir,ve sonra çizim çizilmelidir oranına göre, ve boyut oranlarının simetri, güzellik ve kullanım kolaylığı açısından ayarlanmasına daha fazla dikkat edilmelidir.Elektrikli kontrol dolabının görünümü belirlendiğinde, kontrol dolabının her bir bölümünün yapısal tasarımı yukarıdaki gerekliliklere göre yapılmalıdır.kabinin montaj şemasını ve her yan kapının parça çizimlerini çizmek, kontrol paneli, alt plaka, montaj desteği, trim şeridi vb. ve işleme gereksinimlerini belirtin.
Son olarak, çeşitli çizimlere göre, biz kapsamlı elektrikli kontrol dolabı tarafından gerekli çeşitli parçaları ve malzemeleri saymak ve özet listesi, standart parça listesi,Kategoriye göre satın alınan bitmiş parçaların ana malzeme tüketimi kota tablosu ve yardımcı malzemelerKatkı tabloları vb. satın alma personelinin, üretim yönetimi departmanlarının ekipman ihtiyaçlarına göre ekipman hazırlığı yapması, üretim hazırlığında iyi bir iş yapması,ve aynı zamanda maliyet hesaplamasını kolaylaştırmak.
3 Dolabın montajı ve sabitlenmesi
Kabin montajı, ekipman montajının temelidir ve standartlara uygun olarak monte edilmelidir.
(1) Dolabın monte edilmeden önce, kabinin egzoz ekipmanının iyi durumda olup olmadığını, ekipman paletlerinin sayısının tamamlanıp olmadığını kontrol edin,ve katranların ve destek sütunlarının iyi durumda olup olmadığı.
(2) Dolabın modeli, özellikleri ve kurulum yeri tasarım gereksinimlerine uygun olmalıdır.
(3) Dolabın dikey sapması 3 mm'yi ve yatay hatası 2 mm'yi geçmemelidir.Paneller aynı düzlemde ve referans çizgisine paralel olmalıdır.Ön ve arka sapma 3 mm'den fazla olmamalı; iki dolap arasındaki boşluk 3 mm'den fazla olmamalıdır.Birbirinden belirli bir mesafede ve bir sırada yerleştirilmiş cihazlar için, ön ve arka panelin sapması 5 mm'den fazla olmamalıdır;
(4) Dolabın çeşitli parçaları düşmemeli veya kırılmamalıdır. Boya soyulursa, önceden boyanmalıdır. İşaretler tam ve net olmalıdır;
(5) Kabine kurulumunun sağlam olması gerektiğinde ve sismik gereksinimler olduğunda, inşaat çiziminin sismik tasarımına göre güçlendirin;
(6) Dolabın doğrudan yükseltilmiş zemine monte edilmemesi gerekir.Baza doğrudan yere sabitlenmelidir, dolap tabanına sabitlenmeli ve daha sonra hareketli zemin yatırılmalıdır;
(7) Kabin tabanındaki kanal çelik kalınlığı en az 50 mm'dir.Kanal çelik genişletme çentikleri aracılığıyla ekipman odasının zeminine sabitlenir ve topraklama bakır çubuğu ile birbirine bağlanır;
(8) Kanal çelik ve kabine kaynakla sabit bir şekilde bağlanır. Kabine üzerinde siyah kaynak boyası bulunmamalıdır.
(9) Kabine sabitlendikten sonra, kabinin istikrarını sağlamak için ön, arka, sol ve sağ tarafın itilmemesini sağlayın.
(10) Dolabın çevresindeki zeminin kesilmesi gerekiyorsa, kesme makinesini kullanarak pürüzsüz bir şekilde kesin ve kesilmesini önlemek için burrları kaldırın.
(11) Kabine panelini kurun ve rafın önüne 800 mm yer ayırın. Kabininin arkası ile duvar arasındaki mesafe kurulumu ve inşaatını kolaylaştırmak için 600 mm'den fazla olmalıdır.;
(12) Duvara monte edilmiş dolap yerden 1200mm uzaklıkta olmalıdır.
(13) Ekipmanın ve bileşenlerin dolaba yerleştirilmesinin ve sabitlenmesinin ardından, dolaba yerleştirilen ekipmanın ve bileşenlerin güvenli bir şekilde monte edilmesi gerekir.
(14) Dolapta sabitleme vidaları, yıkayıcılar ve yaylı yıkayıcılar gerektiği gibi sabitlenmeli ve kaçırılmamalıdır;
(15) Asılı duvar monteli tesisat, yerden en az 300 mm uzaklıkta düz ve sağlam bir duvara monte edilir ve duvara yatay ve dikey olarak tutulur.ve dikey sapma 3 mm'den az olmalıdır..
(16) Duvardaki delikler duvarın iç duvarına zarar vermeden korunmalıdır.Kabineyi sabitlemek için kullanılan genişleme vidalarının sayısı 4'ten az olmamalıdır (6 asılı C tipi kabine için).Gerekirse, kabinin güvenliğini ve istikrarını sağlamak için kabinin altına destek yerleştirilmelidir.
(17) Zemine monte kabine montajı için, tabanca montajı sırasında kabinin açılış yönünü ve kullanım kolaylığını dikkate alın.Kablolama bölmesinin kapı açma yönüne öncelik vererekEkipman kapıları ve kablo kapısı tamamen açık olmalıdır.
(18) Kabin, yıldırım topraklamasına karşı korunmalıdır.
(19) Kabine, kurulumdan sonra uygun şekilde işaretlenmelidir. Logo tekdüze, net ve güzel olmalıdır.Kablolardaki delikler yangın geçirmez kil ile kapatılmalıdır.Fareleri, böcekleri, suyu ve nemini önlemek için iyi bir iş yapın.
4 Kablolama
4.1.1 Kabine Gücü Düzenlemesi
Kabin, giriş, dağıtım, koruma, bölme,ve kabine ekipman güç bağlantısı (soket veya terminal)Aynı kabinde, AC güç dağıtımı ve DC güç dağıtımı karıştırılmamalıdır (fan soğutma fan gücü dağıtımı hariç).
4.1.2 Yapı ve kurulum gereksinimleri
Güç dağıtım ünitesi, güç dağıtımını, korumayı ve yamalamayı entegre eden dikey bir şerit şeklindeki bütünleşik yapının kullanılmasını önerir ve ön tarafı çıkarılabilir,Patch modülleri ve konektörlerin kurulmasını ve değiştirilmesini kolaylaştırmak (kablolama); Güç, dağıtım, koruma ve giriş,Güç dağıtım ünitesinin üst veya altındaki ekipmanların koruma kısmı, ve fiş parçası hala dikey bir çubuk birim yapısı. The installation position of the vertical bar-type integrated power distribution unit or split-unit plug-in unit is generally the rear side of the cabinet (power cable tie bar or outside of the cable channel)Özel durumlarda, sol ve sağ taraflarda bir güç dağıtım ünitesi olabilir (önerilmez).
4.1.3 AC güç dağıtım ünitesi
A. Güç dağıtım ünitesi hem A hem de B çift güç kaynağını aynı anda ekleyebilmelidir.Birbirinden tamamen bağımsız olmalıdırlar (yerleştirme kablosu dahil) ve ayrı güçlendirilmelidirler.Çift kanallı güç kaynağı gereksinimleri olmayan dolaplar için, sadece bir güç kaynağı eklenebilir.
B. Güç dağıtım ünitesinin giriş gücü genellikle tek fazlı üç tel güç kaynağı (220V) kullanır. Özel durumlarda, üç fazlı dört tel güç kaynağı (380V) kullanılabilir.Ayrıca güç kaynağı güvenliği için özel gereksinimleri ile görselleştirilebilirDört yönlü güç kaynağı girişini kullanıyor.
C. Güç kaynağının giriş terminalı, 16 mm2'den küçük kabloları bağlayabilen ve gerektiğinde akım ölçüm cihazlarını kurabilen bir terminal grubu ile donatılmalıdır.Her bir çıkış dalı, ekipmanı elektrik koşullarıyla sağlamak için bir terminal grubu veya prizle donatılmalıdır..
D. Kabininin güç girişi için bağımsız bir aşırı akım ve kısa devre koruma cihazı sağlanmalıdır.ve her çıkış dalı için bağımsız bir aşırı akım ve kısa devre koruma cihazı sağlanmalıdır..
E. Koruma cihazı, çalışmayı ve değiştirmeyi kolaylaştırmak için toplam giriş veya çıkış şuntunun faz hattına monte edilmiş AC hava anahtarı (önerilen) veya sigorta anahtarı-kesme kullanılabilir.ve ısı dağılımı gereksinimlerini karşılarKoruma cihazının derecelendirilmesi, toplam giriş veya çıkış şant derecelendirilmesi ile uyumlu olmalıdır.
Eğer hava anahtarı seçili ise GB 10963.1'in gereksinimlerine uygun olmalıdır ve anlık tetikleme modu C tipi olmalıdır (seyir menzili> 5 in ~ 10 in).
Eğer sigorta anahtarı seçilirse, GB 14048'in gereksinimlerine uygun olmalıdır.3, ki sigorta GB/T 13539'un ilgili gereksinimlerini karşılamalıdır.5, ve kullanım aralığı ve kategorisi gG türüdür.
