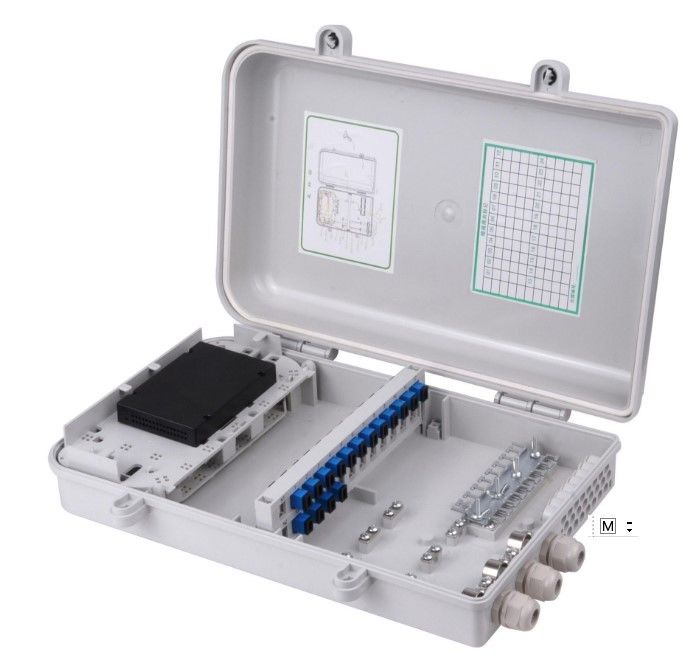

Tek Renkli Fiber Optik Dağıtım Kabineti Yüksek yoğunluklu Güçlü Koruma YH3029

Yüksek yoğunluklu büyük kapasiteli fiber optik dağıtım dolabı güçlü koruma YH3029

Ürün montajından önce, işlem için hazırlanmak için aşağıdaki öğeler teker teker kontrol edilmelidir:
1.1 Yapı, bu modelin ürün yapısının gereksinimlerini karşılamalı ve 19 inç, 21 inç ve 23 inçlik montaj gereksinimlerini karşılamalıdır.
1.2 Kapı, 110°'dan daha büyük açılarda esnekçe dönen olmalıdır. Dönüşme sırasında kapı hasar görmemelidir. Birim gövdesi montaj sonrası darbeye maruz kalmamalıdır.Kapı kilitlendiğinde önemli bir titreme olmamalı.Denetim yöntemi: El ile basmak kilit hafifçe basmak ve çekmek, hareket miktarı 2mm'yi geçmez
1.3 Kapı ile kapı ve kapı ile çerçeve arasındaki boşluk 2 mm'den fazla olmamalıdır.
1.4 Kabine kaynakları sağlam olmalı, kaynaklar pürüzsüz ve düz olmalıdır, kaynak aşınması, çatlaklar, alt kesimler, sıçramalar, gözenekler ve diğer olaylar olmamalıdır, kaynak temizlenmelidir.Bu
1.5 Dolabın yüzey tedavisinden sonra boya filminin yüzeyi şişman, parlak renkte, tek renk, pürüzsüz ve pürüzsüz olmalıdır ve fırça izleri, kırışıklıklar, iğne delikleri, kabarcıklar,yara izleri, izler, parmak izleri, kesme izleri ve yapışmalar çıplak gözle görülemez.
Birim kurulum ve yer tanımlaması
Kabin montaj sütununun üst kısmına 1 alarm yerleştirilmiştir
2 Güç dağıtım ünitesi (19 inçlik kurulum şartını karşılayan) alarm cihazının altına monte edilir.AC güç dağıtım ünitesi açık
3 Dikey PDU'nun montaj konumu genellikle dolabın arka tarafındadır.Eğer iki tek PDU varsa, arka kapıya ayrı ayrı yerleştirilir.
Dijital dağıtım ünitesi güç dağıtım ünitesinin altına monte edilir. Eğer raf iki veya daha fazla ünite gerektirirse, iki ünitenin de boşluğu 1U'dan az olmamalıdır (1U = 44.45mm).
5 AC ve DC devre değiştirme tahtası müşteri gereksinimlerine göre dolabın arkasına monte edilebilir
6 Kablo bağlama plağı dijital birim gövdesinin arkasına monte edilir ve pozisyonu dijital birim gövdesinin arkasının alt kısmında olmalıdır.Dijital kablolama birimi her iki tarafa da monte edilebilir.Kablo bandı plakası paylaşıldı.
7 Optik fiber dağıtım ünitesi dijital ünitenin altına monte edilir ve dijital kablolama ünitesi ile 1U veya daha fazla montaj aralığına sahip olmalıdır.Eğer iki veya daha fazla birim gerektiren bir raf varsa, iki ünite birbiri ardından kurulabilir ve aşağıdakiler kurulabilir. Müşteri gereksinimlerine göre bir fiber bobin ünitesini monte edin
8 Kablo sokulduğunda kablo sabitleme plağı dolabın ve fiber dağıtım ünitesinin üzerine yerleştirilir.Kablo sabitleme plağı kabinin altına ve fiber dağıtım ünitesinin altına monte edilmelidir.Aynı zamanda, kablo sabitleme plakasına dikkat edilmelidir. Kablonun yönüne uygun olarak tersine monte edilemez;Fiber kablo sabitleme plağı ve fiber dağıtım ünitesi aynı seviyede olamaz, karışıklık önlemek için 90 mm'den fazla uzaklıkta olmalıdır; eğer çubuk montajı ve kablo sabitleme plağı kabininin kenarına monte edilmişse, montaj pozisyonu aynıdır.
9 Dijital kablolama ünitesini her iki tarafa da yerleştirirken, kablonun arkasındaki kablo sabitleme levhasına müdahale etmemek için dikkatli olun.
10 Kablo girildiğinde elektrik prizinin kablo sabitleme plakasının altına yerleştirilmektedir.Kablo kablonun altındayken ve pozisyonu kablo sabitleme plağından daha yüksek olduğunda güç soketi dolabın arkasının üst kısmına monte edilir.
11 Fiber bobin ünitesinin altına monte edilmiş entegre kablolama ünitesi
12 Dijital dağıtım birimi ve entegre kablolama birimi Kablo kablosu kabine bağlanmış topraklanmış bakır çubuğu
13 katlı kurulum mesafesi müşteri gereksinimlerine göre, eğer müşteri istemezse, kalan alanda ortalama dağılım ve kurulum
14 Fan modülü dolabın üst kısmına merkezlenmiştir
15 Tek kablo kanalları veya bağlama levhaları, prensip olarak arka kapının sol tarafına (kabinin arka kapısına bakan) monte edilir.Diğer biri dolabın sol tarafında kurulur (dolabın ön kapısına bakılır).
