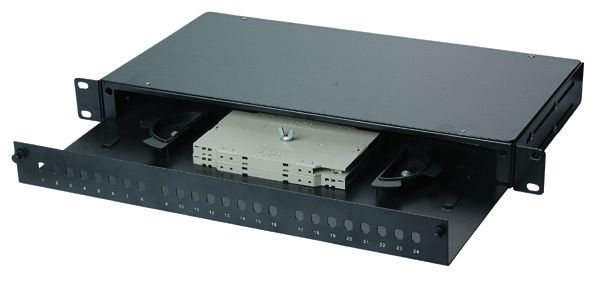

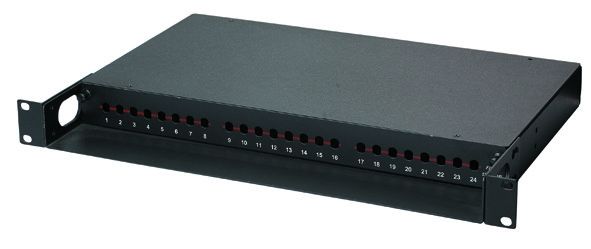

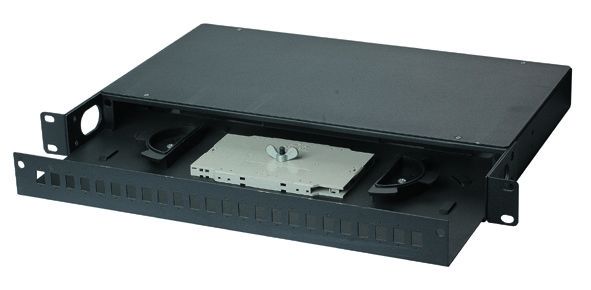

Yüksek Mekanik Dayanıklılık Splicing Optical Patch Panel With Changeable Panel YH1009

Fiber Optic Patch Panel çok fonksiyonel Fabrika Esnek Boyut Çin'den ODM ve OEM YH1009 kabul

Optik fiber konektörü
(1) FC tipi optik fiber konektörü
Bu konektör ilk olarak Japonya NTT tarafından geliştirildi. FC, Ferrule Connector'ın kısaltmasıdır.ve sabitleme yöntemi bir döner.. En eski, FC tipi konektör, seramik iğne kıç ucu C C kullanımı. Böyle bir konektör basit bir yapıya sahiptir, kullanımı kolaydır ve üretimi kolaydır.lif uç yüzü ince tozlara karşı nispeten hassastır, ve Fresnel yansıması meydana gelmesi muhtemeldir. Bu nedenle, geri dönüş kaybı performansını geliştirmek zordur. Daha sonra,Bu tip birleştirici, küresel bir kıç ucu yüzü olan bir iğne (PC) kullanmak için değiştirildi, ve dış yapı değişmedi, bu da yerleştirme kaybı ve dönüş kaybı performansında önemli bir artışa neden oldu.
(2) SC fiber konektörü
Bu, NTT Japonya tarafından geliştirilen bir fiber optik konektördür.Pin son yüzü çoğunlukla PC veya APC tipi öğütme; Bağlama yöntemi, fiş ve iğne kilit tipi kullanımıdır, dönmeye gerek yoktur.Yüksek basınç dayanıklılığı, ve yüksek kurulum yoğunluğu.
ST ve SC arayüzleri, iki tür fiber optik konektördür. 10Base-F bağlantıları için konektörler genellikle ST türüdür. 100Base-FX için konektörler çoğunlukla SC türüdür.ST konektörünün çekirdeği açık., ve SC konektör çekirdeği konektörün içinde.
(3) Biconic Bağlantısı
Bu tür fiber optik konektörlerin en temsilcisi, ABD'deki Bell Labs tarafından geliştirilmiştir.Kısaltılmış koni şeklindeki silindir fiş ve iç çifte konili plastik bir koltukla iki hassas kalıplı ucundan oluşurKartüsün bağlantı bileşenleri yapılmıştır.
(4) DIN47256 fiber optik bağlantısı
Bu, Almanya tarafından geliştirilen bir konektördür. Bu tip konektörde kullanılan iğne ve bağlantı kolları, FC tipi ile aynı yapısal boyutlara sahiptir.FC tipi konektörle karşılaştırıldığında, yapısı daha karmaşıktır ve aşırı fiş basıncından kaynaklanan uç yüzeyinin hasar görmesini önlemek için iç metal yapıda basıncı kontrol etmek için bir yay vardır.Ayrıca, bu konektörün mekanik hassasiyeti yüksektir ve bu nedenle ekleme kaybı değeri küçüktür.
(5) MT-RJ bağlantısı
MT-RJ, NTT tarafından geliştirilen MT konektöründen RJ-45 tipi LAN elektrikli konektörüyle aynı kilit mekanizması ile başladı.Optik alıcı ile kolay iletişim için küçük kolunun her iki tarafında monte rehber iğne yoluyla optik fiber ile hizalandırılırMakine tarafından bağlanan bağlantı uç yüzü fiber, çift çekirdekli (aralık 0.75 mm) bir düzenleme içinde düzenlenmiştir ve veri aktarımı için bir sonraki nesil yüksek yoğunluklu fiber bağlantısıdır.
(6) LC konektörü
LC konektörü, tanınmış Bell Enstitüsü tarafından geliştirildi ve kullanımı kolay modüler jack (RJ) kilit mekanizması kullanılarak üretildi.Kullanılan iğne ve kolların boyutu sıradan SC için kullanılan boyutun yarısıdır., FC, vb., 1.25mm'dir. Bu, fiber dağıtım çerçevesi içindeki fiber bağlantılarının yoğunluğunu artırabilir.LC tipi konektör gerçekten baskın pozisyonu aldı, ve multimod açısından uygulama da hızla büyüdü.
(7) MU tipi bağlantı
Miniature Unit Coupling (MU) konektörü, NTT tarafından en yaygın olarak kullanılan SC tipi konektöre dayalı olarak geliştirilen dünyanın en küçük tek fiberli konektörüdür.25 mm çaplı koltuk ve kendi kendini tutan mekanizmaNTT, MU'nun 1.25 mm çaplı buşları ile MU bağlantı serisini geliştirdi.Optik kablo bağlantısı için soket tipi konektörlere (MU-A serisi) sahiptirler; LD/PD modüllerini ve fişlerini bağlamak için kendi kendine tutma mekanizması ve basitleştirilmiş soketleri (MU-SR serisi) olan arka plan bağlantıları (MU-B serisi).Daha büyük bant genişliğinin ve optik fiber ağlarının daha büyük kapasitesinin hızlı gelişmesi ve DWDM teknolojisinin geniş bir şekilde uygulanması ile, MU tipi konektörlere olan talep de hızla artacak.
