Esnek Boyutlu Ağ Kablolama Araçları Çok fonksiyonel ODM ve OEM YH8014 Kabul

Çok fonksiyonel Esnek Boyut Çin Ağ Kablolama Araçları Fabrikasından ODM ve OEM YH8014 kabul

Kablo sonlandırması
Bakır kablo için, terminal işleme RJ45 kristal başı ve RJ45 modülü montajının iki şekline bölünebilir.Sonlamalar 568A veya 568B uyarınca doğru bir şekilde işlenmelidir (bu sorun Kablo Doğrulama'da açıklanacak)Şu anda, çeşitli kablo üreticilerinin RJ45 modülleri alet olmadan kurulabilir ve bazıları tel çizimi için özel araçlar gerektirir.Çok amaçlı olmalı ve farklı üreticilerin modül sonlandırma gereksinimlerini karşılamak için kullanılabilir..

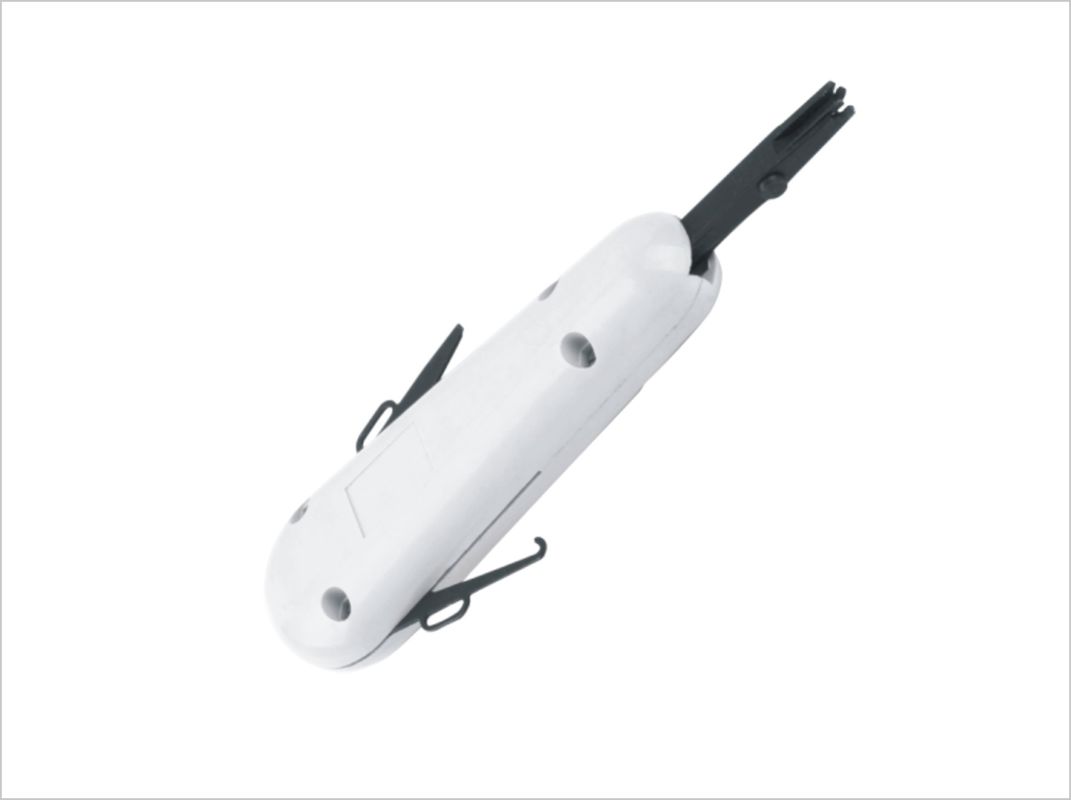

BI-3548500 Çok amaçlı iplik bıçağı
(1) Modülün sonlandırılması
Tasarım gereksinimlerine göre, kablolama modunu T568A veya T568B belirleyin, tüm sistem sadece kablolardan birini seçebilir.
Kablonun dış kabuğu modülün ucuna sıkı tutulmalıdır:

Dönüştürülmüş çiftleri merkezden ilgili montaj yuvalarına çevirin (hayırları baştan ayırmayın):

Bıçağın kenarının yönüne dikkat etmek için özel bir tel ipleme aracı kullanın.

Tel kesicisi için "yüksek" / "düşük" basınç ayarları vardır. Düşük ayar, modüldeki bağlantı iğneleri bükülmesini önler, ancak ipliği çok gevşetir.
Son olarak, iyi kablolu modülü dağıtım çerçevesine veya duvar prizine monte edin.

(2) RJ45 kristal başının sonlandırılması
RJ45 konektörleri için (genellikle kristal fişler olarak bilinir), uygun krimpleme aracını seçmek için dikkat edilmelidir.

Farklı üreticilerin RJ45 fişleri farklı sabit basınçlı temas noktalarına sahiptir.

BI-3050600 bir dizi eklemin kırpılmasını sağlamak için, ölçeğin değiştirilmesi yoluyla, sapı tutma ve ölçeği sıkıştırın.

BI-3329600 Kırpma çapaları
Çok fonksiyonlu: Kesme, soyma, basınç tek birinde, çelik vücut tırnakları, değiştirilebilir kırpma modülü RJ45 / RJ11 kristal başını kırpabilir.

Adımlar (örneğin T568B):
Hatlar T568B kablolama ile hizalandırılır ve kesilir

Çifte kabloyu kristal başlığa yerleştirin. Kablo başlığın tepesine karşılık gelir. Dış kabuk kristal başlığa girmelidir.

Kristal başını çivilerle bağla.

Sonra atlayıcının kılıfını kristal kafasına yerleştir.
